Professionelle Rohr- und Kanalortung
Leitungsverlauf und Position gezielt bestimmen
Fehlen Leitungspläne oder muss die Lage eines bestimmten Rohrabschnitts eingegrenzt werden, kann eine elektronische Rohr- und Kanalortung Klarheit schaffen. Kanal- Rohrreinigung Abt verfolgt geeignete Ortungssonden von der Oberfläche aus und dokumentiert Verlauf, Position und die messtechnisch ermittelte Tiefenlage.
KI- bearbeitete Bilddarstellung
Wann eine Rohr- und Kanalortung sinnvoll ist
Eine Ortung ist besonders dann sinnvoll, wenn der Leitungsverlauf nicht eindeutig dokumentiert ist oder ein bestimmter Punkt für weitere Arbeiten möglichst gezielt bestimmt werden muss.
Fehlende Leitungspläne
Bei älteren Gebäuden oder mehrfach umgebauten Grundstücken ist häufig nicht mehr nachvollziehbar, wo Grund- und Grundstücksleitungen verlaufen.
Vor Aufgrabungen
Vor einer punktuellen Öffnung kann der betroffene Leitungsabschnitt eingegrenzt werden, damit nicht unnötig großflächig gesucht werden muss.
Schadstelle eingrenzen
Wird bei einer Kamerainspektion eine Auffälligkeit erkannt, kann die Position des Kamerakopfs oder einer Sonde von der Oberfläche aus markiert werden.
Verdeckten Schacht suchen
Ein überdeckter Kontrollschacht lässt sich je nach Leitungszugang und örtlicher Situation über den Leitungsverlauf und gezielte Messpunkte eingrenzen.

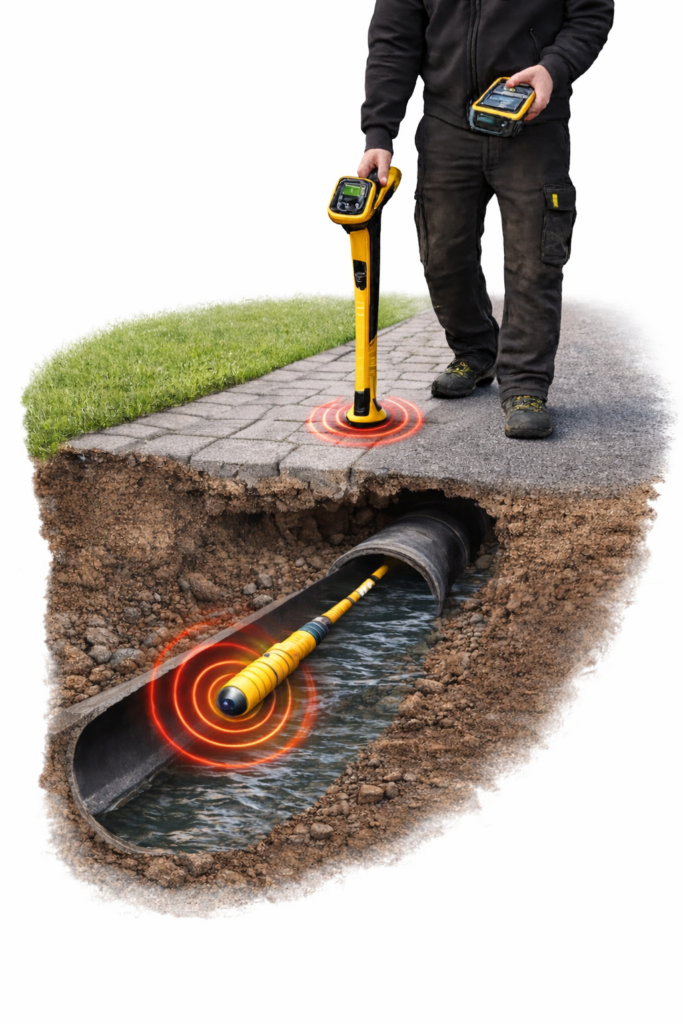

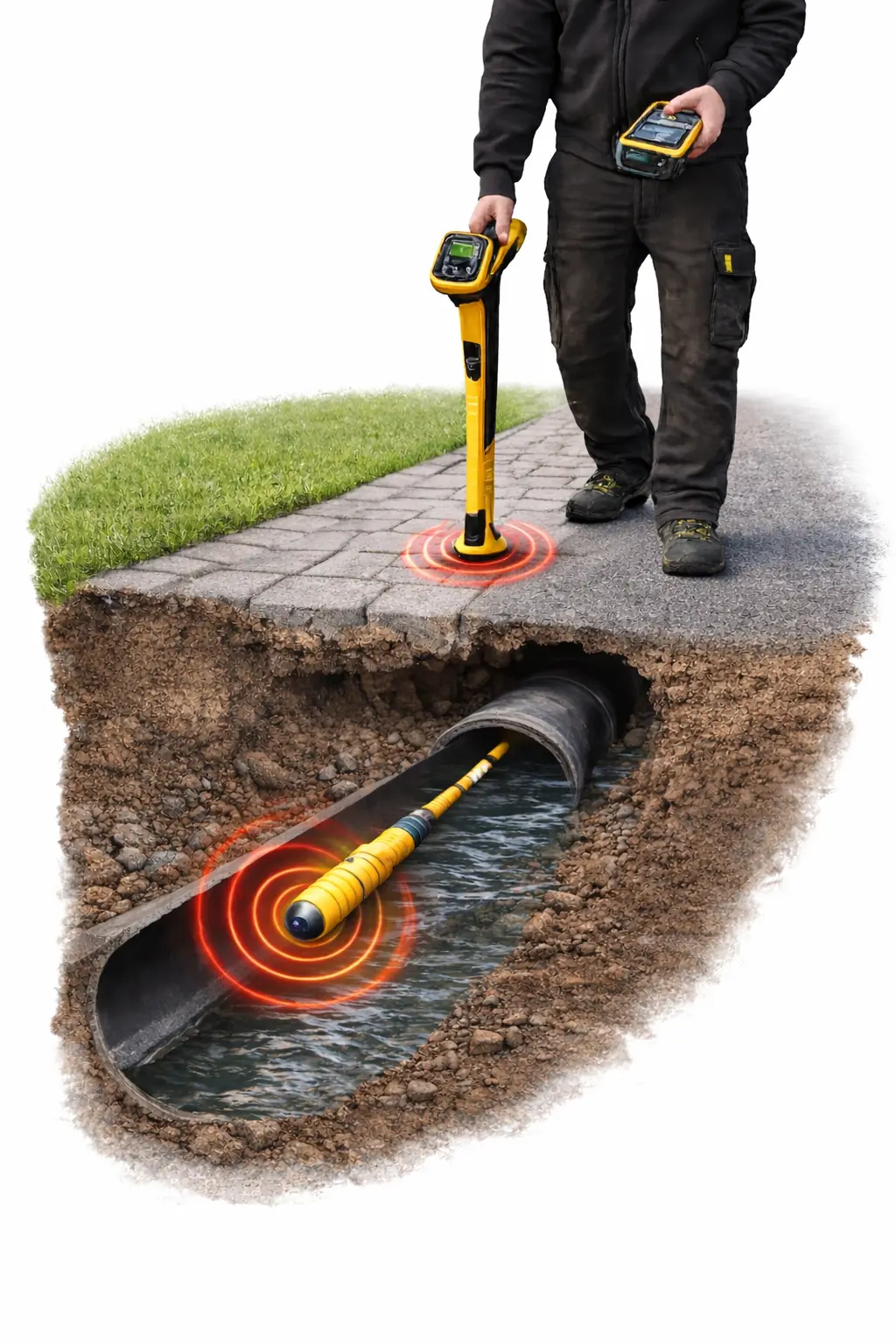

Ortungssonde im Rohr – Empfänger an der Oberfläche

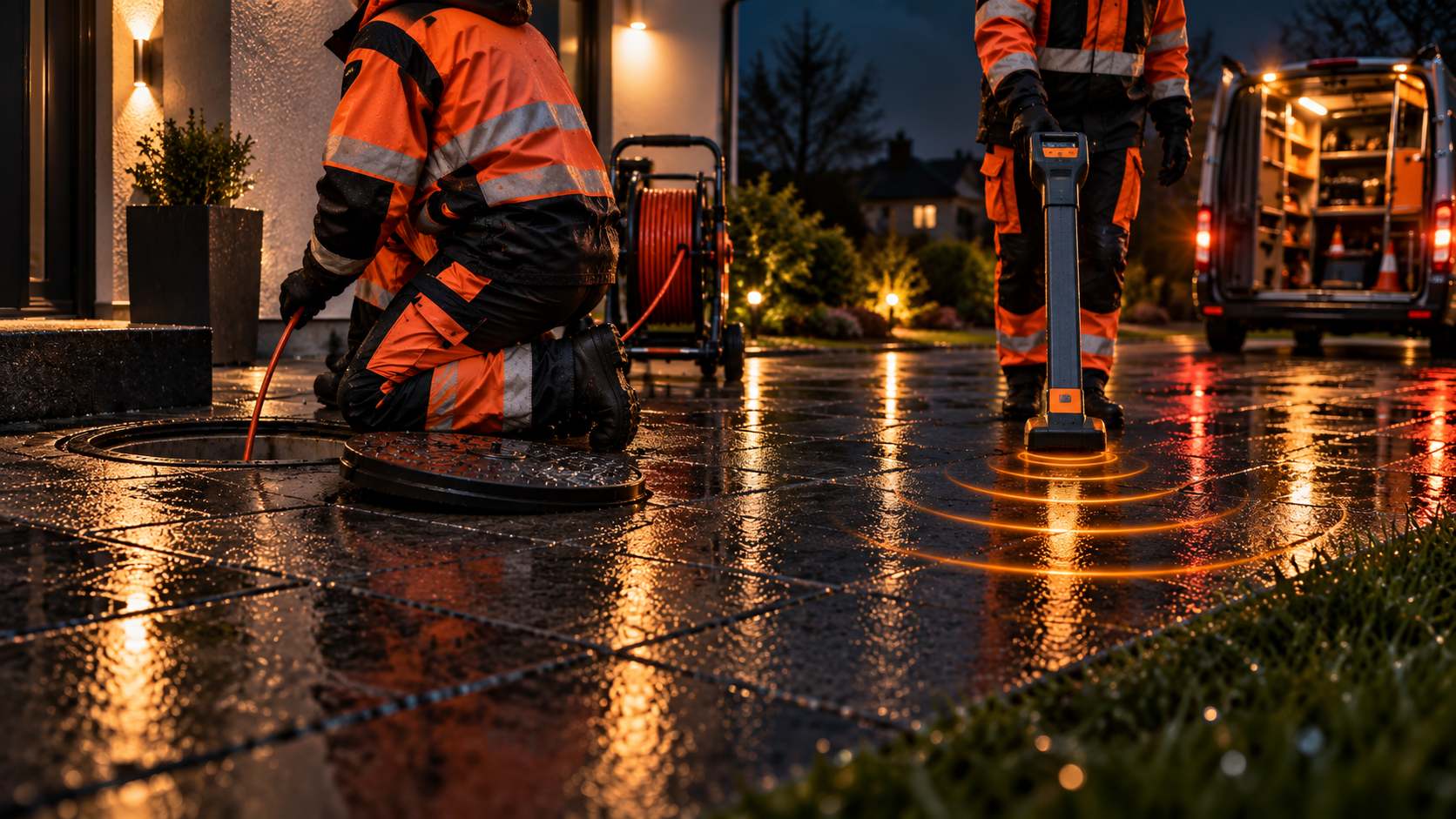

Über eine geeignete Revisionsöffnung, einen Schacht oder einen anderen zugänglichen Leitungsanschluss wird eine Ortungssonde oder ein Kamerakopf mit Sender in die Leitung eingebracht.
Der oberirdische Empfänger erfasst das Sendersignal. Dadurch können der Verlauf des Sondenwegs, die aktuelle Position und eine messtechnisch ermittelte Tiefenlage eingegrenzt werden. Die Messpunkte lassen sich auf der Oberfläche markieren und für Reparatur-, Sanierungs- oder Bauarbeiten nutzen.
- Einführen der Sonde über einen geeigneten Leitungszugang
- Verfolgen des Signals mit dem oberirdischen Empfänger
- Markieren von Verlauf und relevanten Einzelpunkten
- Einordnen der gemessenen Tiefenlage und möglicher Abweichungen
Ortung, Kamerainspektion und Reinigung haben unterschiedliche Aufgaben
Die Verfahren ergänzen sich, ersetzen einander aber nicht. Entscheidend ist, welche Frage beantwortet werden soll.
Rohr- und Kanalortung
Bestimmt den oberirdisch nachvollziehbaren Verlauf und die Position einer Sonde oder eines sendefähigen Kamerakopfs im Rohr.
TV-Kamerainspektion
Zeigt den Innenzustand der Leitung und kann Ablagerungen, Fremdkörper, Versätze, Wurzeln oder sichtbare Schäden dokumentieren.
TV-Kamerainspektion ansehenRohr- oder Kanalreinigung
Beseitigt geeignete Ablagerungen und Blockaden, damit die Leitung wieder frei zugänglich und funktionsfähig wird.
Rohrreinigung ansehenWovon die Genauigkeit einer Ortung abhängt
Eine elektronische Ortung ist keine vermessungstechnische Bestandsaufnahme. Das Ergebnis wird durch die Leitung, die verwendete Sonde, die Tiefenlage und örtliche Störeinflüsse bestimmt.
Metallische Bauteile, Bewehrung, elektrische Felder, parallele Leitungen, große Tiefen oder ein nicht passierbarer Rohrabschnitt können die Messung erschweren. Deshalb werden Messergebnisse vor Ort technisch eingeordnet und nicht als zentimetergenaue Garantie dargestellt.
So läuft die Rohr- und Kanalortung ab
Vor der Messung wird geklärt, welcher Leitungsabschnitt gesucht wird und über welchen Zugang die Sonde eingebracht werden kann.
Aufgabe klären
Gesuchter Verlauf, zuvor identifizierte Auffälligkeit oder relevanter Leitungsabschnitt, geplante Arbeiten und vorhandene Unterlagen werden eingeordnet.
Zugang prüfen
Revisionsöffnung, Schacht, Rohrdurchmesser, Verlauf und Passierbarkeit werden beurteilt.
Sonde verfolgen
Die Sonde wird im Rohr bewegt und das Signal abschnittsweise von der Oberfläche aus nachverfolgt.
Position markieren
Relevante Punkte, Verlauf und ermittelte Tiefenlage werden vor Ort markiert und erläutert.
Wovon die Kosten einer Rohr- und Kanalortung abhängen
Ein belastbarer Aufwand lässt sich erst einschätzen, wenn Zugang, gesuchter Leitungsabschnitt und technische Randbedingungen bekannt sind.
Entscheidend sind insbesondere die Länge des zu verfolgenden Abschnitts, die Zahl der Abzweige, die Passierbarkeit, mögliche Störquellen und die Frage, ob vor der Ortung zusätzlich gereinigt werden muss oder eine TV-Kamerainspektion zur technischen Einordnung sinnvoll ist.
Wenn Ortung allein nicht ausreicht
Je nach Ausgangslage kann die Ortung mit Reinigung, Kamerainspektion, Fräsarbeit oder einer Sanierungsplanung kombiniert werden.
Fragen zur Rohr- und Kanalortung
Wie funktioniert eine Rohr- und Kanalortung?
Eine Ortungssonde oder ein Kamerakopf mit Sender wird in die zugängliche Leitung eingebracht. Ein Empfänger verfolgt das Signal von der Oberfläche aus und ermöglicht die Markierung von Verlauf und aktueller Sondenposition.
Kann eine Leitung ohne vorhandenen Plan geortet werden?
Ja, sofern ein geeigneter Zugang vorhanden ist und die Sonde den relevanten Abschnitt passieren kann. Der Verlauf wird dann abschnittsweise über das Sendersignal nachvollzogen.
Wie genau ist die ermittelte Position?
Die Genauigkeit hängt von Sonde, Tiefenlage, Bodenaufbau, metallischen Bauteilen, elektrischen Störfeldern und parallelen Leitungen ab. Deshalb wird das Messergebnis technisch eingeordnet und nicht als garantierte Vermessungsgenauigkeit dargestellt.
Kann ein überdeckter Kontrollschacht gefunden werden?
Je nach Leitungszugang und örtlicher Situation kann der Schacht über den Leitungsverlauf und gezielte Sondenpositionen eingegrenzt werden. Eine sichere Auffindbarkeit lässt sich ohne Prüfung vor Ort nicht pauschal garantieren.
Muss die Leitung vor der Ortung gereinigt werden?
Nicht grundsätzlich. Ist die Leitung jedoch stark verschmutzt, blockiert oder für die Sonde nicht passierbar, kann eine Reinigung vor der Ortung erforderlich sein.
Was ist der Unterschied zur TV-Kamerainspektion?
Die Kamerainspektion zeigt den Innenzustand der Leitung. Die Ortung bestimmt von außen, wo sich der sendefähige Kamerakopf oder die Sonde befindet. Häufig werden beide Verfahren kombiniert.
Leitungsverlauf unbekannt? Ortung direkt anfragen.
Schildern Sie den Einsatzort, den gesuchten Leitungsabschnitt und vorhandene Revisions- oder Schachtzugänge.
